输电线路在线监测系统

一、输电线路在线监测系统产品概述

输电线路在线监测系统能够动态显示各变电站点周围实时的气象信息，帮助调度员进行综合气象分析，输电线路在线监测系统可以有效解决传统高压输电线状态监测周期长、人力成本高、安全隐患大、存在巡检盲区等诸多问题。输电线路在线监测系统FT-DQX6主要针对输电线路走廊局部气象环境监测而研发生产的，主要安装在电力铁塔上，安装监控位置可根据客户要求安装，该系统可实时监测线路区域内的风速、风向、温度、湿度气压、降雨量等气象参数，可将监测到的参数通过GPRS/光纤无线传输到监控中心，实时分析，将警告信息发送到设定人员的手机上。

我国架空输电线路由于长期处于野外，经常受到外界环境因素的影响，强大风、大雨、冰雪灾害是避免不了的。这些外界因素都会使线路发生短路、跳闸、倒杆倒塔，电网供电、居民用电也会受到很大的影响，因此，电力局十分重视输电线路的安全管理建设。

二、输电线路在线监测系统产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡（实用新型专利，专利号ZL 2020 2 3215713.X）☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向（发明专利，专利号ZL 2021 1 0237536.5）☆

3、风速、风向、温度、湿度、大气压力、压电雨量六要素一体式

4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、输电线路在线监测系统技术参数

1、风速：0～60m/s（±0.1m/s）；（北京市气象校准证书）

2、风向：0～360°（±2°）；（北京市气象校准证书）

3、空气温度：-40-60℃（±0.3℃）；（北京市气象局校准证书）

4、空气湿度：0-100%RH（±3%RH）；（北京市气象局校准证书）

5、大气压力：300-1100hpa（±0.25%）；（北京市气象局校准证书）

6、压电雨量：0-4mm/min（±4%）

7、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

8、生产企业具有计算机软件注册证书☆

9、生产企业为3A级信用企业☆

四、输电线路在线监测系统云平台

1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发，HJ-212协议，TCP转发，http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本

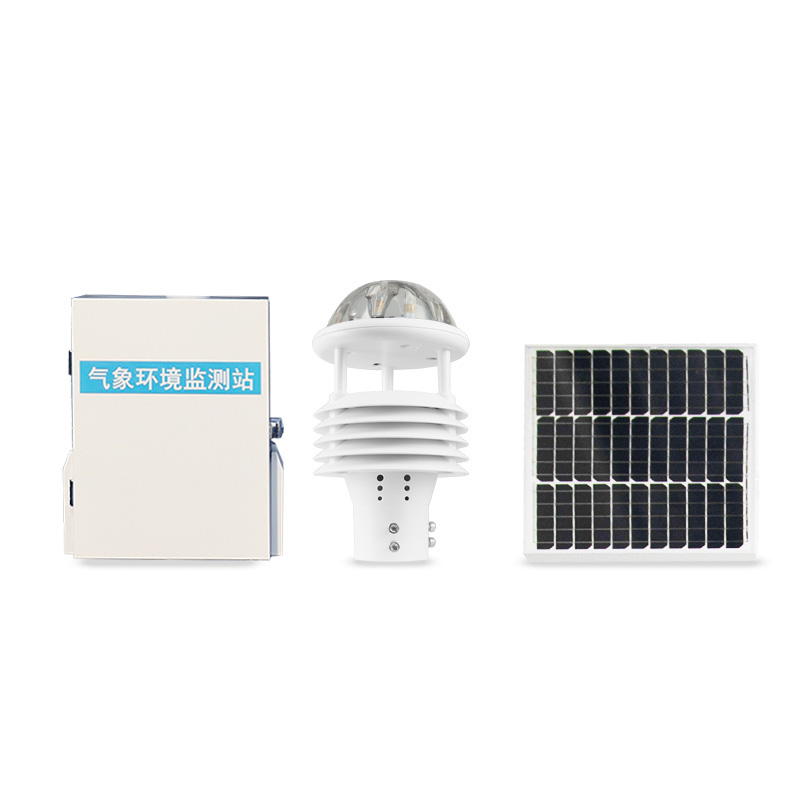

五、输电线路在线监测系统系统构成

1、主机及云平台

2、ABS防护箱

3、微型气象仪

4、太阳能供电系统，30W、20AH
