路面结冰传感器

路面结冰传感器

型号:FT-JB2H
路面结冰传感器又称道路结冰监测传感器,路面结冰传感器采用微波电信号检测技术,带有温度检测及补偿功能,安装在合适路段,能实时检测出积水、淋水、结冰及结冰厚度等状态数据。...
联系电话:13371051536

一、路面结冰传感器产品简介

路面结冰传感器又称道路结冰监测传感器,路面结冰传感器采用微波电信号检测技术,带有温度检测及补偿功能,安装在合适路段,能实时检测出积水、淋水、结冰及结冰厚度等状态数据。冬季雨雪等天气下,道路容易结冰,为行人行车造成各种各种潜在风险,甚至导致人身伤害事故,因此在一些重要路段进行积冰检测是必要的,可以提醒道路维护部门及时采取措施,避免恶劣事故的发生。我司生产的积冰检测传感器采用微波电信号检测技术,带有温度检测及补偿功能,安装在合适路段,能实时检测出积水、淋水、结冰及结冰厚度等状态数据。

传感器结构简单,安装方便,带有RS485通讯接口,可用ModbusRTU协议通讯,也可设置为定时发出数据,满足用户通讯上的多样需求。


二、路面结冰传感器主要技术指标

(1)检测分辨率:0.1mm

(2)结冰量程:0~10.00mm

(3)测量精度:0.1mm

(4)检测状态:干、雨、积水、冰、冻雨、结冰中、融化

(5)通讯方式:RS485

(6)工作电压:5VDC

(7)工作温度:-40℃~85℃

(8)功率:<0.5W

(9)防护等级:IP67


三、路面结冰传感器主要特点

(1)能检测积冰厚度、下雨、积水等多种状态。

(2)具有温度检测传感器。

(3)可定时主动传出测量数据。

(4)每台设备都有唯一的编号,通讯时要带有此编号,适用构建大规模监测系统。


四、路面结冰传感器适用范围

冷却塔、通信塔、电线塔、桥梁、海洋平台及路面等需要检测结冰情况的设备或建筑。

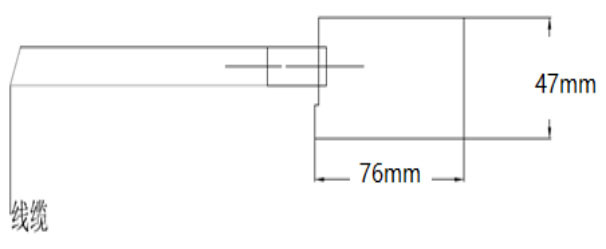

五、路面结冰传感器结构尺寸图

路面结冰传感器结构尺寸图

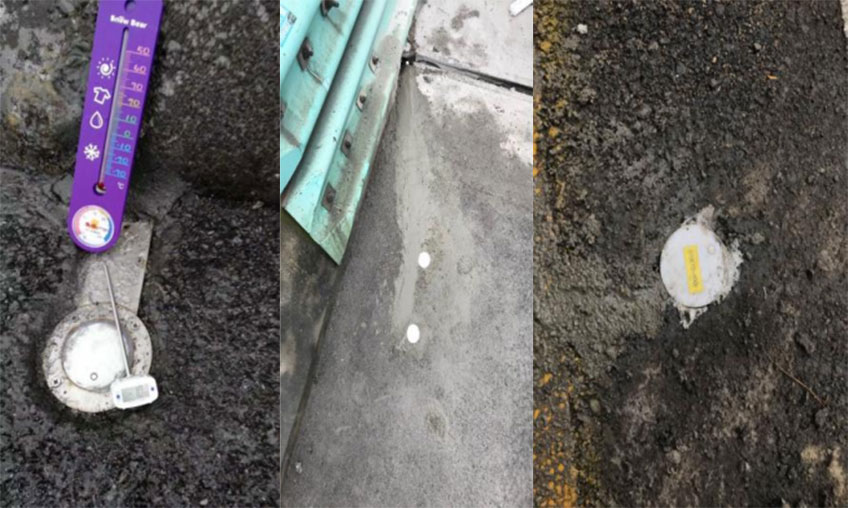

六、路面结冰传感器安装方法

1、安装在需要检测结冰的位置,表面探测天线裸漏在结冰点附近。

2、安装时注意保护探测天线部分,防止磕碰。


七、路面结冰传感器接线

本传感器提供3左右8芯接线,接线方式如下:

线颜色 描述
5V+ 供电电源 功率≥0.5W
5V- 供电电源
RS485-A 通讯
RS485-B 通讯
黄、绿 12V+(接线时任选其中一根)
灰、白 12V-(接线时任选其中一根)


八、路面结冰传感器通讯功能

1、使用RS485总线结构,串口波特率为9600,数据位8,停止位1,奇偶校验位无。

2、通讯数据列表

(1)实时数据寄存器地址表(功能码03),每个数据两个字节,传输时数据低

位字节在前,高位字节在后

寄存器地址 描述 数据类型 单位

0 温度 INT16 0.1℃

1 天气状态 UINT16 0-干

1-冰

2-雨

3-积水

4-融化中

5-结冰中

2 冰厚 UINT16 0.01mm

3-15 保留 UINT16


九、路面结冰传感器使用注意

(1)用户应在结冰季节来临前检查表面情况,防止被大块的杂物覆盖。

(2)每次上电后等待3分钟后才能进入正常测量状态。
